BERLINER VERKEHRSBETRIEBE

TECHNISCHE DATEN - TECHNICAL DATA

HERSTELLER - MANUFACTURERADTRANZ
TYP-TYPE

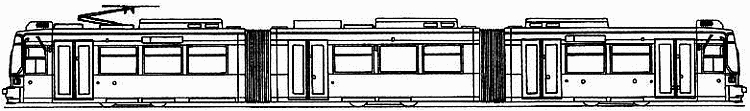

GT6N ZR
BAUART - TYPE OF VEHICLE
Zweirichtung Dreiteiliger
Niederflur-Gelenktriebwagen
6-axle articulated two-directional tramcar
100% low-floor
SPURWEITE - RAIL GAUGE(mm)
1435
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
70
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
-
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
-
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
-
NENNSPANNUNG-VOLTAGE(DC/V)
600 (750) +20%,-30%
RADSATZFOLGE-WHEEL SET
(1Ao)' (1Ao)' (Ao1)'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe) -
VEHICLE DIMENSIONS(Lenght-Width-Height)(mm)
28270 - 2300 - 3300
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
350 (300)
NF-ANTEIL - LOW FLOOR SURFACE
100%
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1850
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
45/103
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
690/560
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
-
FAHRZEUGMASSE (leer) - WEIGHT(empty)(Kg)
34.300
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
3 Drehstrom-Asynchron-Fahrmotoren
3 Three-phase Asynchronus Motors
AEG BAZu 36540/4
DAUERLEISTUNG-POWER (kW)
100
NENNSPANNUNG-RATED VOLTAGE (V)
360
NENNSTROM-RATED CURRENT (A)
200
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
IGBT-Pulsewechselrichter (pulse inverter directly)
BREMSSYSTEME-BRAKE SYSTEM
Elektro-hydraulische Schienenbremse, Federspeicherbremse,
Electrohydraulic disck brakes, spring-applied
BORDNETZ-AUXILIARY POWER SUPPLY
Statischer Bordnetzumrichter
Static converter
DBU 00.1
BATTERIE-BATTERY
DC 24 V, 95 Ah
