LEIPZIGER VERKEHRSBETRIEBE
TECHNISCHE DATEN - TECHNICAL DATA
HERSTELLER - MANUFACTURERHEITERBLICK
TYP-TYPE

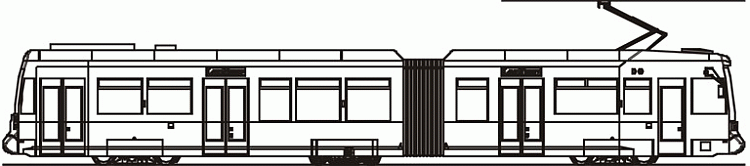

LeoLiner NGTW6
BAUART - TYPE OF VEHICLE
Sechsachsiger 60%-Niederflur Einrichtungsgelenktriebwagen
Six-axle one-directional 60% low-floor tramcar
SPURWEITE - RAIL GAUGE(mm)
1458
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
70
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
-
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
-
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
-
NENNSPANNUNG-VOLTAGE(DC/V)
DC 600 (+20%,-30%)
RADSATZFOLGE-WHEEL SET
Bo' 2'Bo'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe) -
VEHICLE DIMENSIONS(Lenght-Width-Height)(mm)
23102 - 2300 - 3690
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
350 (290) (Niederflurbereich/low-floor section)
900 (Triebdrehgestell/ motor bogie)
NF-ANTEIL - LOW FLOOR SURFACE
60
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1800 (Triebdrehgestell/motor bogie)
1600 (Laufdrehgestell/trailer bogie)
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
39+1/79
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
700/635 (Triebdrehgestell/motor bogie)
550/500 (Laufdrehgestell/trailer bogie)
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
17
FAHRZEUGEMASSE(leer) - WEIGHT(empty)(Kg)
27300
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORSVier Drehstrom-Asynchronmotoren
Four Three-Phase Asynchronous Motors
DKABZ 0305-4A
DAUERLEISTUNG-POWER (kW)
4x65
NENNSPANNUNG-RATED VOLTAGE (V)
585
NENNSTROM-RATED CURRENT (A)
130
NENNFREQUENZ-RATED FREQUENCY(Hz)
60
NENNDREHZAHL-RATED SPEED(min-1)
1770
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
4250
MASSE-WEIGHT(Kg)
420
FAHRMOTOREN-STELLER - TRACTION CONTROL
Zwei IGBT Pulswechselrichter
Two IGBT direct pulse inverter
BREMSSYSTEME-BRAKE SYSTEM
Elektromech.(Triebdrehgestell) Elektrohydr.(Laufdrehgestell) Scheiebenbremse,
Schienenbremse
Electromech.(motor bogie) Electrohyd.(trailer bogie) disc brake,
rail brake
BORDNETZ-AUXILIARY POWER SUPPLY
-
BATTERIE-BATTERY
-
