HALBERSTADTER VERKEHRS GmbH
TECHNISCHE DATEN - TECHNICAL DATA
HERSTELLER - MANUFACTURERMAN

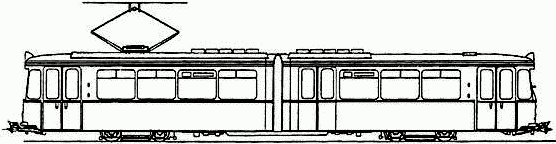

TYP-TYPEGT4 ER(ex Stuttgart)
GT4 ZR(ex Freiburg)
BAUART - TYPE OF VEHICLE
Vierachsiger Ein- und Zweirichtungs-Kurzgelenktriebwagen
Four axle Uni/bi-directional short articulated tramcar
SPURWEITE - RAIL GAUGE(mm)
1000
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
60 (ER) - 65 (ZR)
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
-
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
-
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
-
NENNSPANNUNG-VOLTAGE(DC/V)
600
RADSATZFOLGE-WHEEL SET
(1A)'(A1)'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe)
VEHICLE DIMENSIONS (Lenght-Width-Height)(mm)
18800-2200-3160
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
-
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1700
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
47/77 (ER)
41/89 (ZR)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
-
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
-
FAHRZEUGEMASSE - WEIGHT(Kg)
19500 (ER) 20500 (ZR)
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Zwei längsliegende DC-Halbspannungs-Reihenschlussmotoren
Two Longitudinally DC-Series wound motors
DAUERLEISTUNG-POWER (kW)
2x100=200 Gleichstrom
NENNSPANNUNG-RATED VOLTAGE (V)
-
NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
-
BREMSSYSTEME-BRAKE SYSTEM
Widerstandsbremse,Feststellbremse und Schienenbremse
Rheostatic brake. Parking brake and Rail brake
BORDNETZ-AUXILIARY POWER SUPPLY
-
BATTERIE-BATTERY
-
