GERAER VERKEHRSBETRIEB
TECHNISCHE DATEN - TECHNICAL DATA
HERSTELLER - MANUFACTURERCKD Tatra/Alstom/Bombardier
TYP-TYPE
KT8NF
BAUART - TYPE OF VEHICLE

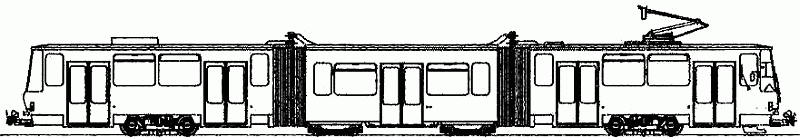

Achtachsiger Strassenbahn-Einrichtungs Kurzgelenktriebwagen
mit Niederflurmittelteil
Eight Axle Articulated Uni-Directional Tramcar with low-floor section
SPURWEITE - RAIL GAUGE(mm)
1000
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
65
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
-
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
-
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
-
NENNSPANNUNG-VOLTAGE(DC/V)
-
RADSATZFOLGE-WHEEL SET
Bo'+2'2'+Bo'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe)-
VEHICLE DIMENSIONS(Lenght-Width-Height)(mm)
26554-2180-3560
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
900 (360 Niederflur-lowfloor section)
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1900
1600
(Niederflur - low-floor section)
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
58/95
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
630/550
410
(Niederflur - low-floor section)
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
16
FAHRZEUGEMASSE - WEIGHT(Kg)
29300
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Vier langsliegende DC-Halbspannungs-
Reihenschlussmotoren
Four Longitudinally DC-Series wound motors
TE 036
DAUERLEISTUNG-POWER (kW)
4 x 54
NENNSPANNUNG-RATED VOLTAGE (V)
-
NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
IGBT-Pulsewechselrichter
Pulse inverter directly
BREMSSYSTEME-BRAKE SYSTEM
Federspeicher-Scheibenbremsen und Magnetschienenbremsen
Rail-disc brakes and electromagnetic track brakes
BORDNETZ-AUXILIARY POWER SUPPLY
-
BATTERIE-BATTERY
-
