BERLINER VERKEHRSBETRIEBE

TECHNISCHE DATEN - TECHNICAL DATA

HERSTELLER - MANUFACTURERTATRA

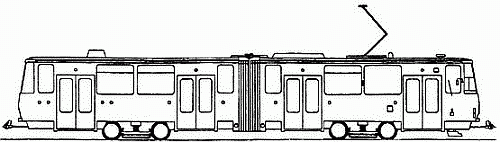

TYP-TYPE
KT4D-M / KT4Dt-M
BAUART - TYPE OF VEHICLE
Vierachsiger Strassenbahn-Einrichtungs
Kurzgelenktriebwagen
4-Axle Articulated Single-Directional Tramcar
SPURWEITE - RAIL GAUGE(mm)
1435
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
60
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
-
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
-
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
-
NENNSPANNUNG-VOLTAGE(DC/V)
-
RADSATZFOLGE-WHEEL SET
Bo'Bo'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe) -
VEHICLE DIMENSIONS(Lenght-Width-Height)(mm)
19050-2180-3110
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
900(900)
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1900
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
33/66
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
700/650
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
-
FAHRZEUGEMASSE - WEIGHT(Kg)
22540(KTAD)
22150 (KT4Dt)
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
4 längsliegende Gleichstrommotor
DC Motor
TE 022 H
DAUERLEISTUNG-POWER (kW)
4x45=180
NENNSPANNUNG-RATED VOLTAGE (V)
600
NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
Accelerator/Thyristor-Steuerung TV3
BREMSSYSTEME-BRAKE SYSTEM
Elektrohydraulische bremse mit funktionen
Betrieb und Feststellbremse
Electrohydraulic brakes
BORDNETZ-AUXILIARY POWER SUPPLY
Statische Umformer GTO Technik
Static converter GTO
BATTERIE-BATTERY
-
