BRAUNSCHWEIGER VERKEHRS AG

TECHNISCHE DATEN - TECHNICAL DATA

HERSTELLER - MANUFACTURERLHB
TYP-TYPE
6x

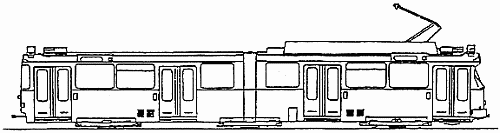

BAUART - TYPE OF VEHICLE
Sechsachsiger Strassenbahn Einrichtung
Gelenktriebwagen
Six Axle articulated unidirectional tramcar
SPURWEITE - RAIL GAUGE(mm)
1100
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
70
BESCHLEUNIGUNG(2/3 beladen)-
ACCELERATION(2/3 fully loaded)(ms-2)
-
BREMSVERZÖGERUNG(2/3 beladen)-
DECELERATION(2/3 fully loaded)(ms-2)
-
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
-
NENNSPANNUNG-VOLTAGE(DC/V)
600 (+20%, -30%)
RADSATZFOLGE-WHEEL SET
B' 2' B'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe) -
VEHICLE DIMENSIONS(Lenght-Width-Height)(mm)
19100 - 2170 - 3191
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
-
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1800
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
-
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
670/590
FAHRZEUGEMASSE - WEIGHT(Kg)
21000
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Zwei Längsliegende DC Reihenschluss-motoren
Two Longitudinally fitted DC-Series wound motors
1 KB 2021-2MB2
DAUERLEISTUNG-POWER (kW)
150
NENNSPANNUNG-RATED VOLTAGE (V)
600
NENNSTROM-RATED CURRENT (A)
280
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
1200
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
3500
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
-
BREMSSYSTEME-BRAKE SYSTEM
Elektro-bremsmagneten, zwei fur dreghestell
Electromagnetic, two per bogie
BORDNETZ-AUXILIARY POWER SUPPLY
-
BATTERIE-BATTERY
24V, 150 Ah
