DORTMUNDER STADTWERKE AG

TECHNISCHE DATEN - TECHNICAL DATA

HERSTELLER - MANUFACTURERMAN-Duewag
TYP-TYPE

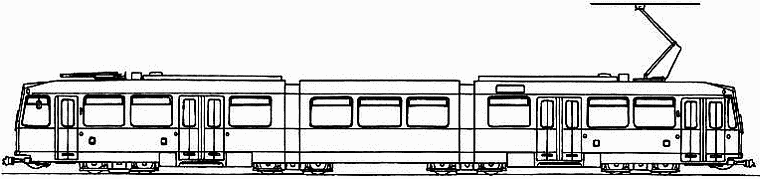

N8C
BAUART - TYPE OF VEHICLE
Achtachsiger Strassenbahn-Zweirichtungs-Gelenktriebwagen
Eight axle articulated two-directional tramcar
SPURWEITE - RAIL GAUGE(mm)
1435
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
80
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
0.8
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
1.6
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
3.0
NENNSPANNUNG-VOLTAGE(DC/V)
600/750 (+20%,-30%)
RADSATZFOLGE-WHEEL SET
B' 2' 2' B'
WAGENKASTEN ABMESSUNGEN (Länge-Breite-Höhe) -
CAR BODY DIMENSIONS(Lenght-Width-Height)(mm)
26640 - 2300 - 3303
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
880
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1800
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
54/86 (4/m2)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
681/590
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
-
FAHRZEUGEMASSE - WEIGHT(Kg)
33100-35400
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Zwei langsliegende DC-Reihenschlussmotoren
Two Horizzontally DC series-wound motors
Siemens 1KB2021
DAUERLEISTUNG-POWER (kW)
2x150
NENNSPANNUNG-RATED VOLTAGE (V)
DC 600
NENNSTROM-RATED CURRENT (A)
280
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
1205
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
3500
MASSE-WEIGHT(Kg)

FAHRMOTOREN-STELLER - TRACTION CONTROL
Chopper
BREMSSYSTEME-BRAKE SYSTEM
Elektro-hydraulische Scheibenbremse, Federspeicherbremse,Elektromagnetische schienenbremse
Electrohydraulic disc brakes, spring-applied, Electromagnetic track brake
BORDNETZ-AUXILIARY POWER SUPPLY
Statischer Bordnetzumrichter
Static converters
BATTERIE-BATTERY
DC 24 V
